ETAS ES581.4升級替代型號為ETAS ES582.1模塊（F-00K-110-731 ）
發布日期2018.04.23 ?|
作者：上海川奇機電設備有限公司
來源：m.jxpea.cn

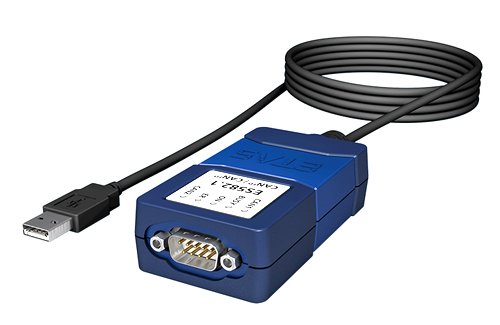

ETAS ES582.1 CAN FD總線接口USB模塊（F-00K-110-731 ）
ETAS ES582.1 CAN FD總線接口USB模塊（F-00K-110-731 ） 是 ETAS ES581.4 （F-00K-107-770） 升級替代型號 ，功能上完全替代。如果您之前使用的是ES581.4z這個型號的產品，在購買替代型號ES582.1產品之前請先確定您使用的INCA軟件的版本是否在7.2.3版本以上，如果不符合的INCA版本，需要重新購買INCA軟件，請知悉！
ETAS ES582.1模塊是一種將個人電腦或者筆記本電腦連接至車輛的CAN（控制器區域網絡）總線或車輛上單獨電控單元（ECU）CAN端口的雙通道模塊，具有緊湊、低成本且支持靈活數據速率的優勢。
ETAS ES582.1通過USB線與個人電腦或者筆記本電腦連接。模塊通過個人電腦或筆記本電腦供電，無需外接電源。其安裝和配置都非常簡單。
測量數據由ES582.1模塊進行記錄。所有ES582的測量數據都由INCA使用其它ECU（電控單元）和測量模塊發出的信號精確同步。除了測量ECU（電控單元）信號，INCA還可使用ES582模塊對ECU（電控單元）參數進行校準，并對ECU（電控單元）的閃存進行重新編程或進行ECU（電控單元）診斷。
CAN FD
CAN FD（帶靈活數據速率的控制器區域網）是Bosch開發出來的一種改進過的、向后兼容的CAN（控制器區域網）協議。與CAN的主要區別包括每條消息的有效荷載從8字節增加至64字節，更快的傳輸速度，高達8M字節/秒，更長的校驗和，這增強了傳輸的可靠性。CAN FD滿足了汽車行業對更高的網絡帶寬的需求。同時，CAN FD節點可被輕易地整合入現有的CAN基礎設施。
功能概覽
緊湊且具有成本效益的雙通道個人電腦CAN FD總線接口
同時支持CAN FD協議的ISO-符合和ISO-不符合（CAN FD V1）版本
Y線纜連接輸送接口的兩個CAN通道
通過USB接口為個人電腦提供直接且簡便的連接
針對測量數據、校準ECU、診斷以及閃存編程任務進行了優化
與INCA完全兼容
CAN接口與個人電腦電氣隔
ETAS ES582.1YU與ETAS ES581.4模塊參數對比
| 型號 | ETAS ES582.1（F-00K-110-731） | ETAS ES581.4 （F-00K-107-770） |
尺寸與重量 |
||
| 尺寸（高×寬×深） | 23 mm x 45 mm x 87 mm / 0.91 英寸 x 1.77 英寸 x 3.43 英寸（外殼） | 20 x 40 x 64 mm / 0.8 x 1.6 x 2.52 in (外殼) |
| 集成 USB 線纜長度 | 1,5 m / 4.92 英尺 | 1 m / 3.3 ft |
| 重量 | 150 g / 5.291 oz（帶線纜） | 約 75g（包括電纜） |
環境 |
||
| 溫度范圍 | -40 °C 至 +70 °C / -40 °F 至 +158 °F（工作狀態） | -40 °C 至 +70 °C / -40 °F 至 +158 °F (工作狀態) |
| -40 °C 至 +85 °C / -40 °F 至 +185 °F（傳輸和存儲狀態） | -40 °C 至 +85 °C / -40 °F 至 +185 °F (傳輸和存儲狀態) | |
| 相對濕度范圍 | 15 % 至95 %，不冷凝 | 15 % 至95 %, 不冷凝 |
電源 |
||
| 耗電量 | 電源由電腦主機或筆記本電腦的USB端口提供 | 電源由電腦主機或筆記本電腦的USB端口提供 |
CAN FD / CAN 接口 |
||
| 通道數量 | 2 | |
| 運行模式 | CAN FD 或 CAN 模式下，每個接口都可單獨進行軟件配置。 | |
| CAN FD 變量支持 | 在 CAN FD 模式下，協議變量 ISO/非 ISO 可對每個通道單獨進行軟件配置。 | |
| 協議 | CCP （不針對CAN FD），XCP，KWP-on-CAN (ISO 14230/ISO 15765)，UDS (ISO 14229/ISO 15765)，CAN監控，OBD-on-CAN (ISO 15765-4) | CCP1，XCP1，KWP-on-CAN (ISO14230/ISO15765)1，UDS (ISO14229/ISO15765)1，CAN 監控1，OBD-on-CAN (ISO15765-4)2，SAE J2534-1通過接口 (CAN和ISO15765) |
| CAN-收發器（物理層） | TJA1044G | 高速總線收發器 (TI-ISO 1050DUB)標準 (V2.0a) 或擴展格式 (V2.0b) ISO 高速模式 |
| CAN Max波特率 | 1 Mbit/s | 1 Mbit/s （支持的波特率：50K, 83.3K, 100K, 125 K, 250 K, 500K, 666.66 K, 800 K & 1 M） |
| CANFD Max波特率 | 5 Mbit/s （在很好的環境和拓撲條件下可實現更高波特率） | |
| 電氣隔離 | 接口電氣隔離 | 接口電氣隔離 |
收取同步數據 |
||
| INCA將ES582模塊發送的數據與測量模塊發出的信號（例如，來自ES4xx 或 ES6xx模塊）及帶有ETK或XETK接口的ECU（電控單元）進行同步。 | INCA同步來自ES581.4模塊和外部測量模塊（如ES4xx 或者ES6xx 模塊）的ECU數據，并同步帶有ETK或XETKs 接口的ECU。 | |
PC 接口 |
||
| USB | USB 2.0，高速 | 12 Mbit/s USB 2.0 |
主機系統要求 |
||
| 操作系統 | Windows® 7, Windows® 8 , Windows® 10 | Windows® XP, Windows® Vista, Windows® 7, Windows® 8 |
狀態顯示 |
||
| LED | 運行狀態，接口 | |
軟件支持 |
||
| ETAS INCA V7.2.3 或更高版本, ETAS ODX-LINK 和 ETAS ODX-FLASH V1.3或更高版本, ETAS HSP V11.3.0 或更高版本, 總線主控 | ETAS INCA V7.0或以上版本，ETAS ODX-LINK和ETAS ODX-FLASH V1.3或以上版本，ETAS HSP，BUSMASTER | |
交付內容 |
||
| CAN總線接口USB模塊，CAN-Y線纜、司機安裝CD和用戶手冊 | ES581 CAN總線接口USB模塊，CAN-Y-線纜，驅動程序安裝CD和使用手冊 | |
產品只針對汽車領域開發及發布。如需在其他領域使用，請聯系當地的ETAS。
