瑞典IVF冷卻特性測試儀——有效分析淬火介質冷卻特性的儀器
發布日期2019.01.22 ?|
作者：上海川奇機電設備有限公司
來源：m.jxpea.cn
近年來，淬火介質冷卻特性曲線的應用給熱處理行業帶來了不小的技術進步。現在，淬火介質的開發研究，介質的比較與選擇，熱處理生產中產品質量控制，甚至分析與解決熱處理過程中遇到的質量與技術問題，都已離不開淬火介質冷卻特性曲線了。
瑞典IVF SmartQuench冷卻特性測試儀也稱為淬火儀，由Swerea開發和生產，可用于淬火劑的來料檢查 、監測淬火介質性能 、故障探測 、淬火介質之間的比較。是確保和優化淬火系統性能的專業選擇。
淬火介質冷卻過程分三個階段：蒸汽膜階段、沸騰冷卻階段、對流冷卻階段。
1、 是蒸汽膜階段（也即vapour phase），這個階段的冷卻速度很低，然而隨著冷卻時間的延長，零件溫度不斷下降，蒸汽膜穩定性也逐漸降低，之后應蒸汽膜破裂而進入到第二階段；
2、 沸騰階段（也即boiling phase），當蒸汽膜破裂并消失以后，使淬火介質直接與零件表面接觸，淬火介質就從零件上吸取大量的熱量。阻礙著淬火介質的流動，吸收了熱量的介質不斷逸出大量的氣泡，而新的介質繼續在零件周圍激烈沸騰，形成沸騰階段，這個時候冷卻速度最大。隨著零件溫度不斷下降，沸騰現象逐漸消失。當零件溫度低于淬火介質的沸點時，沸騰現象消失，隨即轉入到第三階段；
3、 流傳熱階段（業績convestion phase），零件經過沸騰階段，周圍的淬火介質溫度與零件溫度接近，而遠離零件處的介質溫度不同，使淬火介質產生對流現象。對流傳熱階段的冷卻速度比較慢
在蒸汽膜階段，整個試塊被蒸汽膜包圍著。在沸騰冷卻階段，整個試塊表面都在發生沸騰，而在對流冷卻階段，則通過對流傳熱使試塊冷卻。

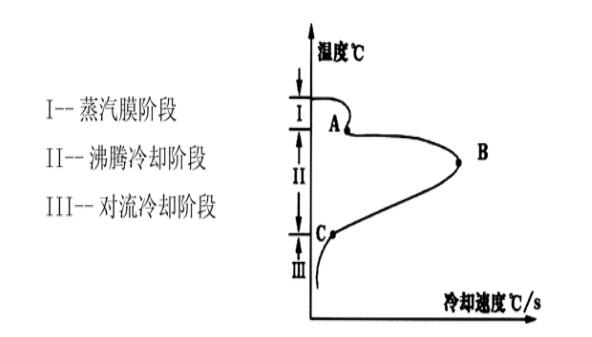

下圖是用符合ISO9950標準的IVF冷卻特性測試儀測試出的冷卻特性曲線。
該冷卻特性曲線有幾個特征值對淬火油的淬硬能力有重要影響。
一是油蒸汽膜冷卻階段向沸騰冷卻階段轉變的溫度，即圖中A點對應的溫度，叫做（上）特征溫度；
二個是出現最高冷卻速度的溫度，即圖中B點對應的溫度；
三個是最高冷卻速度值，即B點對應的冷卻速度值；
四個是對流開始文圖，即C點對應的溫度。
